2025-05-26
鋁合金手板加工工藝是什么？在工業產品開發過程中，鋁合金手板作為驗證設計可行性、優化產品結構的實體模型，憑借其輕量化、高強度及易加工特性，成為航空航天、消費電子、汽車制造等領域不可或缺的驗證工具。本文將系統解析鋁合金手板加工的核心工藝流程與關鍵技術要點。
一、加工工藝流程
1. 編程與工藝規劃
編程人員需基于客戶提供的3D圖紙（格式通常為.IGS/.STP/.STL等），運用UG、Mastercam等CAM軟件進行刀路規劃。此階段需重點考慮：
刀具路徑優化：采用等高線加工與螺旋下刀結合策略，減少刀具空行程，提高加工效率
加工余量分配：粗加工預留0.3-0.5mm余量，精加工單邊留0.05-0.1mm，確保表面質量
夾具設計：針對異形件開發專用夾具，保證重復定位精度≤0.02mm

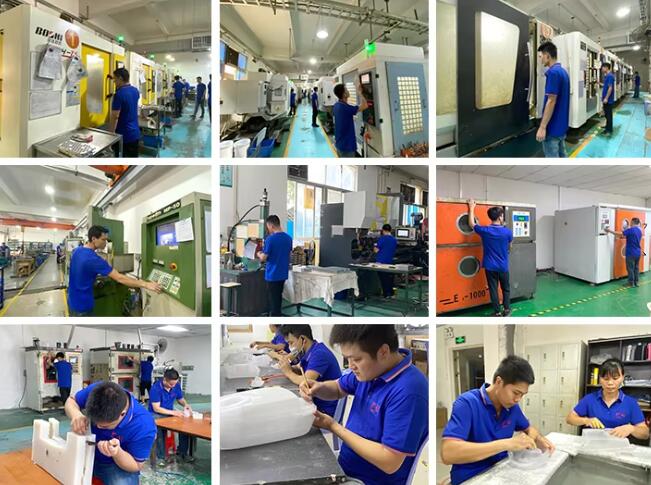

2. CNC加工實施
采用五軸聯動加工中心進行精密切削，具體流程包括：
材料準備：選用6061-T6、7075-T6等航空級鋁合金，切割成合適尺寸
裝夾定位：使用真空吸盤或虎鉗固定材料，確保加工穩定性
分層切削：
粗加工：Φ12平底刀，主軸轉速8000-10000rpm，進給速度1500-2000mm/min
半精加工：Φ6球頭刀，切削深度0.2-0.3mm，表面粗糙度Ra3.2
精加工：Φ3球頭刀，步距0.05mm以內，獲得Ra0.8鏡面效果
3. 手工處理與打磨
剛加工完的手板表面存在刀痕、披鋒等缺陷，需進行：
去毛刺：使用銼刀、砂紙去除邊緣毛刺
粗打磨：180#砂紙去除粗加工痕跡
精打磨：400#→800#→1200#砂紙逐級打磨，獲得光滑表面
拋光處理：使用拋光膏配合羊毛輪，使表面光澤度達到80GU以上
4. 表面處理工藝
根據客戶需求選擇合適的表面處理方式：
陽極氧化：形成5-25μm氧化膜，提升耐腐蝕性（鹽霧測試≥500小時），可定制本色、黑色、金色等多種顏色
噴砂處理：采用150#玻璃珠進行表面霧化，獲得均勻的啞光效果
高光切削：使用金剛石刀具進行局部拋光，形成明暗對比的裝飾效果
鐳雕：利用激光在表面雕刻LOGO、二維碼等信息，精度達0.01mm
5. 品質檢測與交付
完成表面處理后需進行：
尺寸檢測：使用三坐標測量機檢測關鍵尺寸，公差控制在±0.02mm以內
裝配測試：進行實物裝配驗證，確保螺紋孔、卡扣等結構配合良好
外觀檢查：在標準光源下檢查表面缺陷，色差ΔE≤1.5
二、關鍵技術要點
1. 刀具選擇與切削參數
刀具材質：優先選用硬質合金涂層刀具，提升耐磨性
切削參數：鋁合金切削速度建議1500-3000m/min，進給量0.1-0.3mm/r
冷卻方式：采用微量潤滑（MQL）技術，減少刀具磨損
2. 變形控制
應力釋放：加工前進行48小時時效處理，消除材料內應力
分層加工：采用"由外至內"的加工順序，減少切削力影響
裝夾優化：使用多點支撐夾具，避免局部受力過大
3. 精度保障
機床精度：選用定位精度≤0.005mm的五軸加工中心
環境控制：加工車間溫度恒定在20±2℃，濕度40-60%RH
誤差補償：通過激光干涉儀定期校準機床，修正幾何誤差
三、應用案例與行業趨勢
隨著工業4.0推進，鋁合金手板加工正呈現：
自動化升級：集成機械臂實現無人化加工
智能化編程：AI算法自動優化刀路，提升材料去除率
復合工藝融合：與3D打印、真空復模技術結合，形成多工藝協同制造體系
鋁合金手板加工技術作為現代制造業的"數字試金石"，在縮短研發周期、降低開發成本方面發揮著關鍵作用。隨著加工精度、材料性能、工藝效率的持續提升，該技術將在高端裝備制造、生物醫療等戰略性新興產業中展現更廣闊的應用前景。對于制造企業而言，掌握鋁合金手板加工技術意味著在激烈的市場競爭中獲得先發優勢，實現從設計創意到實體產品的快速轉化。
